Un guasto abbastanza inusuale in un orologio: in questo Royal Oak si è rotta la spirale del bilanciere in prossimità dell’attacco della virola, praticamente la prima spira
Il particolare della virola, con il piccolo pezzetto della spirale rimasto.
La spirale rotta.

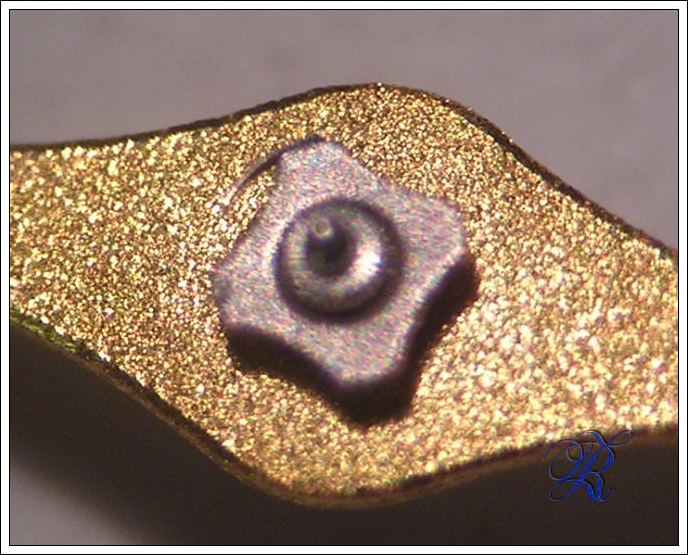

Particolare dell’attacco della spirale nel nuovo bilanciere
Per avere un’idea delle misure, il bilanciere sopra una moneta da 1 cent di Euro.
Il ponte dove andrà posto il bilanciere.
Particolare della vite di regolazione fine della marcia e della vite di fissaggio del pitone.

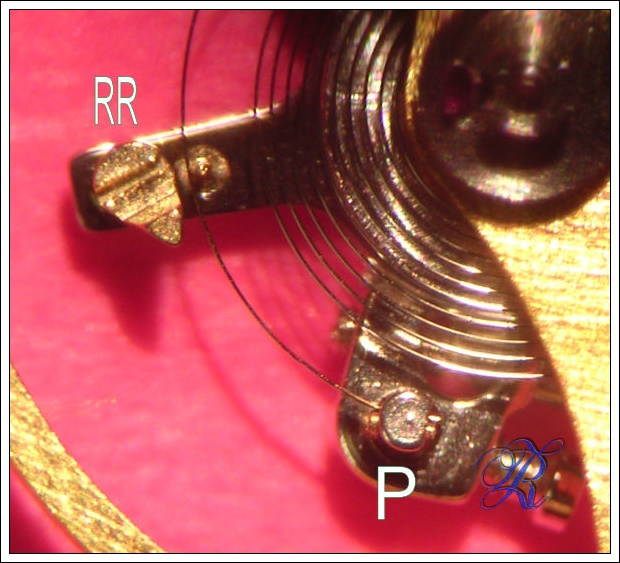

Il bilanciere in fase di alloggiamento. La racchetta di regolazione RR aperta per permettere l’inserimento della spirale e il pitone P inserito nel foro e fissato con la vite.
La racchetta di regolazione RR chiusa per impedire lo scivolamento della spirale dalla posizione in caso di urti.
Il pitone P fissato con la vite VP.
Si vede anche la vite di regolazione fine della marcia RM.
Il movimento montato e pronto per essere inserito nella sua cassa.
Il movimento inserito nella cassa, senza il vetro e la ghiera.
L’orologio rimontato
